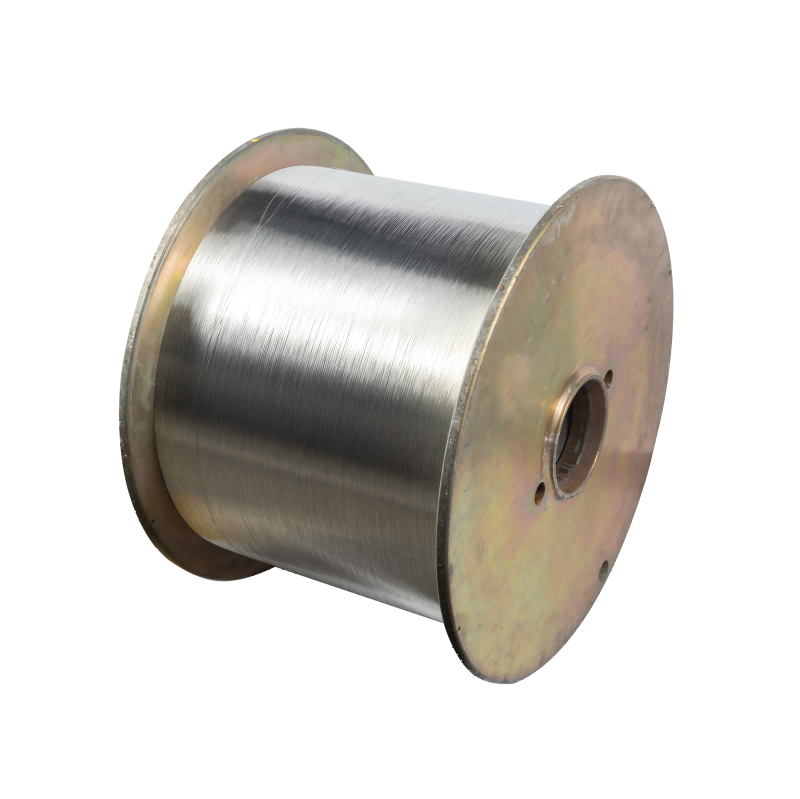

Alambre de cobre varado estampado

El alambre de hojas de estampado es un tipo de alambre eléctrico que consiste en múltiples hilos de alambre de cobre que han sido recubiertos con una capa delgada de estaño. Este proceso de estateado ayuda a proteger los hilos de cobre de la corrosión y la oxidación, lo que hace que el cable sea más duradero y duradero.

Los hilos individuales de cobre en alambre de hambre estampada se torcen para crear un cable flexible y fácilmente flexible que sea ideal para aplicaciones donde el cable debe moverse o doblarse con frecuencia. El estañado del cable también ayuda a mejorar su conductividad y reducir el riesgo de sobrecalentamiento, por lo que es una opción segura y eficiente para el cableado eléctrico.

El alambre de trenza estampada se usa comúnmente en una variedad de aplicaciones eléctricas, incluido el cableado automotriz, el cableado marino y las aplicaciones industriales. Está disponible en una variedad de tamaños y medidores para adaptarse a diferentes necesidades y se puede cortar y despojar fácilmente para adaptarse a requisitos específicos.

En general, el alambre de trenzas estampadas es una opción confiable y versátil para proyectos de cableado eléctrico, que ofrece durabilidad y flexibilidad para una amplia gama de aplicaciones.
Disponibilidad:
Cantidad:
Preguntar Agregar a la canasta

Descripción del Producto

¿Qué es el alambre de cobre varado estampado?


El alambre varado de cobre estañado, a menudo denominado alambre de estampado, es un alambre eléctrico que ha sido recubierto con una capa delgada de estaño. Este recubrimiento no solo mejora las propiedades eléctricas del cable, sino que también proporciona protección adicional contra la corrosión y la oxidación. El término 'Strandy ' se refiere a la construcción del cable, que se compone de múltiples hilos de cobre más pequeños retorcidos para formar un solo conductor flexible.



Aplicación de alambre de cobre varado estampado


  • Industrial

  • Nueva energía

  • Transformación de datos

  • Aeroespacial

  • Automotor

  • Inicio inteligente

  • Médico

  • Logística



Parámetro de alambre de cobre varado estampado

                                      Nombre                           Alambre de cobre varado estampado
Modelo Jltcw-st
Especificación Diámetro de un solo alambre 0.05 ---- 0.40
Área transversal (mm) 0.013-10.5
Materias primas y estándares de productos Cables y cables para nuevos vehículos de energía GB/T25085
Cable aeroespacial y cable GJB-1640
Alambres fotovoltaicos y cables GB/T38573-2020
Resistencia a DC Modelo
Ω/mm/m²20 ℃		 Consulte GB/T 38573-2020
Propiedad mecánica Alargamiento(%) 15
22
Estándar de diámetro (mm) 0.14 ≦ D <0.23
0.24 ≦ D <0.55
Tolerancia (mm) ﹢/- 0.003

﹢/- 0.003
Enchapado 1. El recubrimiento de alambre de cobre con estateado debe ser continuo y firme, y no debe haber manchas negras y oxidación en la superficie después del experimento.
2. La superficie de recubrimiento del alambre de cobre estable es lisa y continua, sin partículas de estaño, rebabas y otros defectos.
Proceso de inspección Proceso de prueba de productos; Inspección entrante → Inspección de procesos → Inspección de productos terminados, todos los productos se inspeccionan
Solo se pueden enviar productos que pasan la prueba. Cada lote de productos enviados se acompaña de un informe de inspección de calidad.
Elemento de inspección Artículo 1. Espesor de recubrimiento 2. Tolerancia al diámetro de un solo cable 3. Apariencia 4. Resistencia 5. Alargamiento 6. Diámetro exterior varado 7. Pitch 8. Dirección de varilla 9. Peso de alambre varado (m/g)
Método de prueba 1. Medidor de espesor de recubrimiento 2. Micron Micrometer 3. Inspección visual 4. Puente eléctrico 5. Probador de alargamiento 6. Micron Micromseño 7. Regla 8. Inspección visual 9. Nivel de análisis electrónico




Hoja de datos de alambre de cobre varado de jlongwire estampado
Modelo Medidor de alambre de América Construcción Diámetro de salida (mm) Área (mm2) Embalaje
Jltcw-st 46 7/0.016 0.048 0.0018 250 '/300 '
Jltcw-st 44 7/0.02 0.06 0.0028 250 '/300 '
Jltcw-st 42 7/0.025 0.075 0.0044 250 '/300 '
Jltcw-st 40 7/0.03 0.09 0.0064 250 '/300 '
Jltcw-st 38 7/0.04 0.12 0.011 250 '/300 '
Jltcw-st 36 7/0.05 0.11 0.01 250 '/300 '
7/0.07 0.15 0.02 250 '/300 '
19/0.03 0.15 0.02 250 '/300 '
Jltcw-st 34 7/0.06 0.18 0.03 250 '/300 '
19/0.04 0.20 0.03 250 '/300 '
Jltcw-st 32 7/0.08 0.22 0.04 250 '/300 '
12/0.06 0.24 0.05 250 '/300 '
19/0.05 0.25 0.05 250 '/300 '
Jltcw-st 30 7/0.10 0.26 0.05 300 '/400 '
19/0.06 0.26 0.05 300 '/400 '
Jltcw-st 28 10/0.10 0.31 0.08 300 '/400 '
7/0.127 0.34 0.09 300 '/400 '
7/0.12 0.34 0.09 300 '/400 '
19/0.08 0.36 0.10 300 '/400 '
Jltcw-st 26 7/0.14 0.7 0.38 400 '/500 '
65/0.05 0.46 0.17 400 '/500 '
7/0.16 0.48 0.18 400 '/500 '
10/0.12 0.38 0.11 400 '/500 '
7/0.15 0.39 0.12 400 '/500 '
50/0.18 1.27 1.27 500 '/630 '
19/0.10 0.43 0.15 400 '/500 '
30/0.08 0.43 0.15 400 '/500 '
Jltcw-st 25 7/0.18 0.48 0.18 400 '/500 '
Jltcw-st 24 7/0.20 0.53 0.22 400 '/500 '
19/0.127 0.55 0.24 400 '/500 '
11/0.16 0.53 0.22 400 '/500 '
50/0.26 1.84 2.66 500 '/630 '
Jltcw-st 23 60/0.08 0.62 0.30 400 '/500 '
7/0.23 0.61 0.29 400 '/500 '
11/0.18 0.69 0.37 400 '/500 '
7/0.254 0.67 0.35 400 '/500 '
Jltcw-st 22 7/0.26 0.7 0.38 400 '/500 '/630 '
17/0.16 0.66 0.34 400 '/500 '
28/0.15 0.79 0.49 400 '/500 '
10/0.254 0.81 0.52 400 '/500 '
12/0.18 0.72 0.41 400 '/500 '
19/0.16 0.8 0.50 400 '/500 '
19/0.19 0.83 0.54 400 '/500 '
Jltcw-st 21 21/0.16 0.85 0.57 400 '/500 '
Jltcw-st 20 7/0.32 0.85 0.57 400 '/500 '
19/0.203 0.88 0.61 400 '/500 '
26/0.16 0.81 0.52 400 '/500 '
19/0.23 1 0.79 400 '/500 '
19/0.24 1.05 0.87 400 '/500 '
16/0.254 1.02 0.82 400 '/500 '
20/0.18 0.93 0.68 400 '/500 '
104/0.08 0.94 0.69 400 '/500 '
21/0.18 0.95 0.71 400 '/500 '
7/0.32 0.96 0.72 400 '/500 '

19 21/0.2 1.06 0.88 500 '/630 '
Jltcw-st 18 7/0.40 1.06 0.88 500 '/630 '
19/0.254 1.11 0.97 400 '/500 '/630 '
16/0.26 1.16 1.06 500 '/630 '
42/0.16 1.16 1.06 500 '/630 '
168/0.08 1.2 1.13 500 '/630 '
34/0.18 1.21 1.15 500 '/630 '
41/0.16 1.02 0.82 500 '/630 '
32/0.20 1.14 1.02 500 '/630 '
Jltcw-st 17 33/0.20 1.33 1.39 400 '/500 '/630 '
Jltcw-st 16 19/0.29 1.26 1.25 400 '/500 '/630 '
19/0.30 1.31 1.35 400 '/500 '/630 '
266/0.08 1.5 1.77 500 '/630 '
67/0.16 1.51 1.79 500 '/630 '
26/0.26 1.33 1.39 500 '/630 '
54/0.18 1.32 1.37 500 '/630 '
Jltcw-st 15 52/0.20 1.67 2.19 500 '/630 '
Jltcw-st 14 41/0.254 1.88 2.77 500 '/630 '
37/0.26 1.58 1.96 500 '/630 '
Jltcw-st 13 52/0.254 2.21 3.83 500 '/630 '
Jltcw-st 12 65/0.254 2.37 4.41 500 '/630 '
37/0.32 1.95 2.98 500 '/630 '
Jltcw-st 11 81/0.254 2.34 4.30 500 '/630 '
Jltcw-st 10 105/0.254 3.41 9.13 500 '/630 '
66/0.32 2.6 5.31 500 '/630 '
84/0.30 2.75 5.94 630 '
Jltcw-st 9 7/37/0.20 3.22 8.14 500 '/630 '
7/24/0.254 3.29 8.50 500 '/630 '
Jltcw-st 8 55/0.45 3.34 8.76 630 '
77/0.396 3.54 9.84 630 '


8.91 630 '
Jltcw-st 7

11.58 630 '
Jltcw-st 6

14.96 630 '
Jltcw-st 5

18.53 630 '
Jltcw-st 4

22.27 630 '
Jltcw-st 3

29.93 630 '
Jltcw-st 2

33.78 630 '
Jltcw-st 1

45.84 630 '

Observación: se puede personalizar de acuerdo con los requisitos del cliente
